Надёжность и эффективность систем теплоснабжения во многом зависят от правильно спроектированной и качественно проложенной теплотрассы. В российской практике используются различные типы тепловых сетей и способы их прокладки, каждый из которых имеет свои особенности, преимущества и ограничения. Выбор технологии осуществляется с учётом технико-экономических расчётов, климатических условий, плотности застройки и требований по надёжности.
1. Классификация тепловых сетей
Тепловые сети классифицируются по их назначению и функциональной нагрузке:
Магистральные сети — обеспечивают подачу теплоносителя от источников тепла (ТЭЦ, котельных) к распределительным узлам. Характеризуются высокой протяжённостью, большим диаметром труб и необходимостью компенсации температурных расширений.
Распределительные (или квартальные) — переносят теплоноситель от магистральных сетей к группам зданий, котельным или тепловым пунктам. Отличаются меньшим диаметром и меньшими нагрузками.
Внутриквартальные сети (вводы) — обеспечивают подключение конкретных зданий. Обычно монтируются с небольшим диаметром труб и минимальными требованиями к компенсации температурных расширений.
Магистральные сети — обеспечивают подачу теплоносителя от источников тепла (ТЭЦ, котельных) к распределительным узлам. Характеризуются высокой протяжённостью, большим диаметром труб и необходимостью компенсации температурных расширений.
Распределительные (или квартальные) — переносят теплоноситель от магистральных сетей к группам зданий, котельным или тепловым пунктам. Отличаются меньшим диаметром и меньшими нагрузками.
Внутриквартальные сети (вводы) — обеспечивают подключение конкретных зданий. Обычно монтируются с небольшим диаметром труб и минимальными требованиями к компенсации температурных расширений.
2. Способы прокладки теплотрасс
2.1 Канальный способ

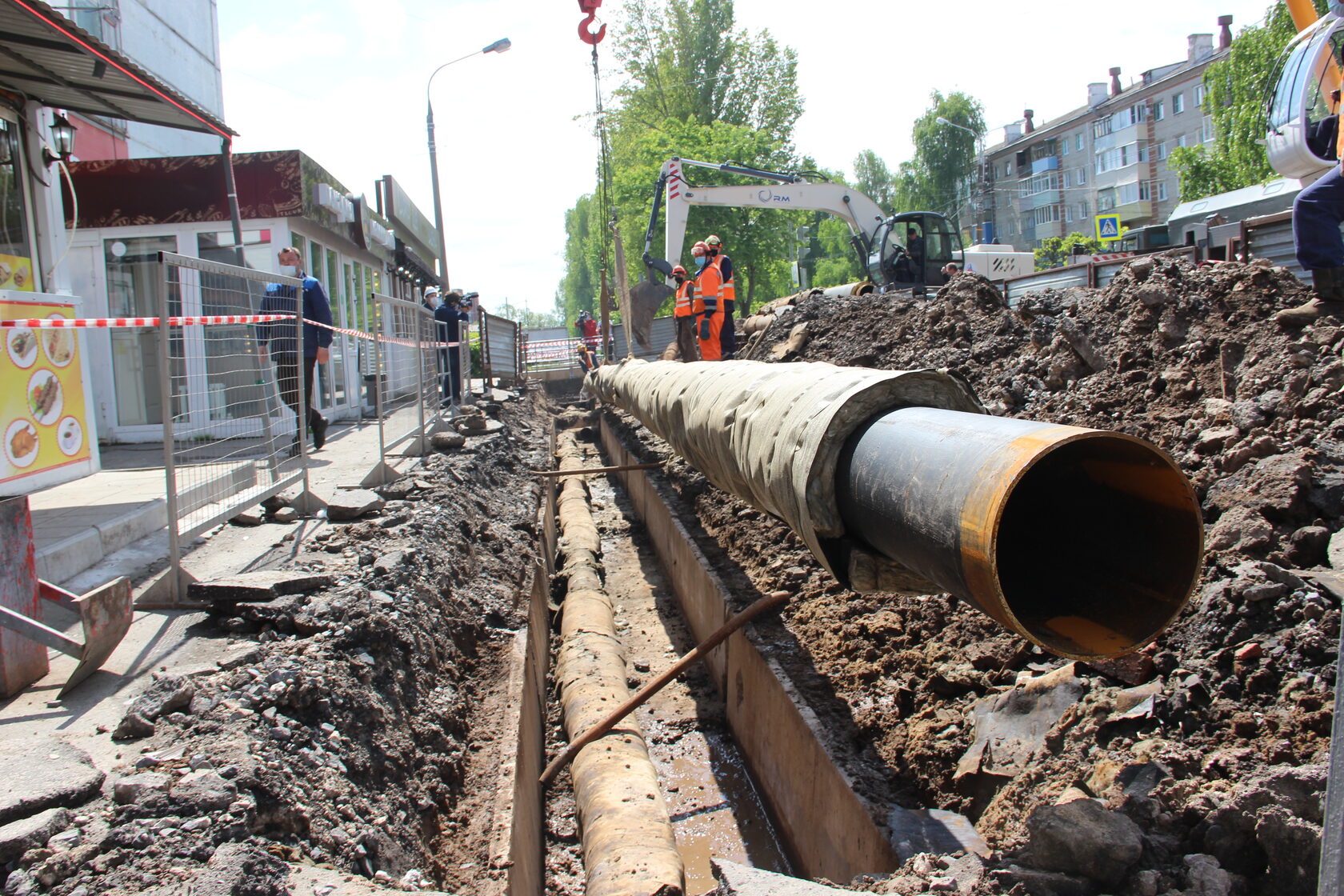

Канальный способ предполагает прокладку трубопроводов в предварительно построенных каналах — проходных, полупроходных или непроходных. Конструкция канала обеспечивает защиту труб от механических и климатических воздействий, позволяет выполнять обслуживание и замену элементов без вскрытия грунта.
Преимущества:
Недостатки:
Канальный способ рекомендован в зонах плотной городской застройки, при наличии подземных коммуникаций и в местах, требующих лёгкого доступа для обслуживания.
Преимущества:
- доступ к трубопроводам для осмотра и ремонта;
- долговечность конструкции;
- сниженные теплопотери при использовании современных материалов.
Недостатки:
- высокая стоимость строительства;
- увеличение сроков выполнения работ;
- необходимость системы водоотведения в канале.
Канальный способ рекомендован в зонах плотной городской застройки, при наличии подземных коммуникаций и в местах, требующих лёгкого доступа для обслуживания.
2.2 Бесканальный способ
При бесканальной прокладке трубы размещаются непосредственно в грунте. Для защиты от коррозии и теплопотерь применяются современные предизолированные трубы в ППУ-оболочке (пенополиуретан) с защитной оболочкой из ПЭ или оцинкованной стали.
Преимущества:
Недостатки:
Бесканальная прокладка получила наибольшее распространение в современной практике и регламентирована СП 124.13330.2012.
Преимущества:
- более низкая стоимость строительства;
- сокращение трудозатрат и сроков выполнения работ;
- минимальное вмешательство в городскую инфраструктуру.
Недостатки:
- затруднённый доступ к трубопроводу;
- необходимость высокой надёжности изоляции;
- сложность ремонта повреждённых участков.
Бесканальная прокладка получила наибольшее распространение в современной практике и регламентирована СП 124.13330.2012.
2.3 Наземный (воздушный) способ
При наземной прокладке трубопроводы устанавливаются на специальных опорах над землёй. Способ широко применяется в промышленных зонах и в районах с вечномерзлыми или пучинистыми грунтами.
Преимущества:
Недостатки:
Преимущества:
- лёгкий доступ к трубопроводу для осмотра и ремонта;
- простота монтажа и минимальные земляные работы;
- сниженные затраты на изоляционные материалы.
Недостатки:
- воздействие УФ-излучения, ветровой нагрузки и температурных перепадов;
- визуальный эффект (нежелателен в городской застройке);
- повышенные требования к прочности конструкций.
3. Выбор технологии в зависимости от условий эксплуатации
Выбор технологии прокладки осуществляется с учётом:
На практике используется комбинированный подход — участки теплотрассы прокладываются разными способами в пределах одного проекта.
- Климатических факторов — уровень промерзания грунта, сезонность;
- Гидрогеологических условий — уровень грунтовых вод, плотность почвы;
- Плотности застройки и наличия других подземных коммуникаций;
- Требований к надёжности и сроку службы систем;
- Экономических расчётов — стоимости строительства и эксплуатации.
На практике используется комбинированный подход — участки теплотрассы прокладываются разными способами в пределах одного проекта.
4. Современные технологии и материалы
Теплоизоляционные материалы:
Системы контроля:
Конструктивные элементы:
- ППУ (пенополиуретан) с СОДК — оптимальное решение по теплоизоляции и контролю;
- ППМИ — альтернатива с повышенной устойчивостью к влаге.
Системы контроля:
- СОДК (система оперативного дистанционного контроля) позволяет отслеживать повреждения изоляции и утечки теплоносителя;
- используются встроенные греющие кабели для защиты от замерзания.
Конструктивные элементы:
- подвижные и неподвижные опоры, компенсаторы;
- направляющие и поворотные устройства;
- дренажные системы, устройства защиты от переувлажнения.
Эффективность и долговечность тепловых сетей напрямую зависят от грамотного выбора их типа и способа прокладки. Магистральные, распределительные и квартальные сети требуют индивидуального подхода на этапе проектирования. Современные технологии — предизолированные трубы, системы дистанционного контроля, инновационные методы компенсации температурных расширений — позволяют оптимизировать эксплуатационные затраты и повысить надёжность теплоснабжения.
Компания «Мегадим» применяет проверенные технологии, учитывает реальные условия объекта и гарантирует высокое качество монтажа теплотрасс — от подготовки проекта до пуско-наладочных работ.
